Geometrie
Flächen - gekrümmte Flächen
Affensattel
Schnitt mit Ebene - senkrecht - Parabeln
Diese Serie von Modellen zeigt unterschiedliche Flächen - ihre Erzeugung, Schnitte mit Ebenen und die dabei entstehenden Kurven in den Flächen.

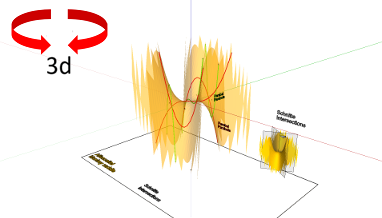

Hier werden Kurven in der Fläche des Affensattels gezeigt, die durch senkrechte ebene Schnitte entstehen,
- die gegenüber der x-y-Achse gedreht sind und
- im Winkel von 60° aufeinander stehen.
Wie im vorherigen Modell entstehen in der Fläche dem Anschein nach bis auf zwei Ausnahmen quadratische Parabeln.
Diese beiden Ausnahmen sind - wie im vorherigen Modell - Kurven durch den Sattelpunkt und sind kubische Parabeln.
Erzeugte Kurven: Parabeln.
302_50194
QC ist erfolgt
3D-Objekt
Quellen: - / -
