Geometrie
Körper mit gekrümmten Flächen
Zylinder, Vierkant
Körper - Durchdringung mit Körper


Wir setzen die erste Serie von Verschneidungen und Durchdringungen von Körpern - dem Zylinder, dem Kegel und der Kugel - fort. Verschneidungen von gekrümmten Flächen folgen weiter unten.

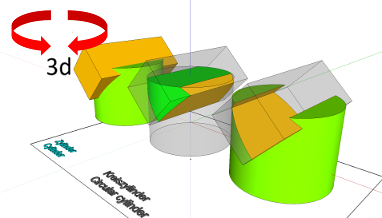

Dieses Modell zeigt eine einfache Durchdringung des senkrechten Kreiszylinders mit einem Vierkantprisma auf eine weitere Art.

Links ist die Ausgangslage zu sehen; in der Mitte ist das Volumen zu sehen, das beiden Körpern gemeinsam ist (Schnittmenge); rechts ist zu sehen, was vom Zylinder ‚übrigbleibt‘.

Das Ergebnis ist schon etwas komplizierter, als bisher.

302_22056
QC ist erfolgt
